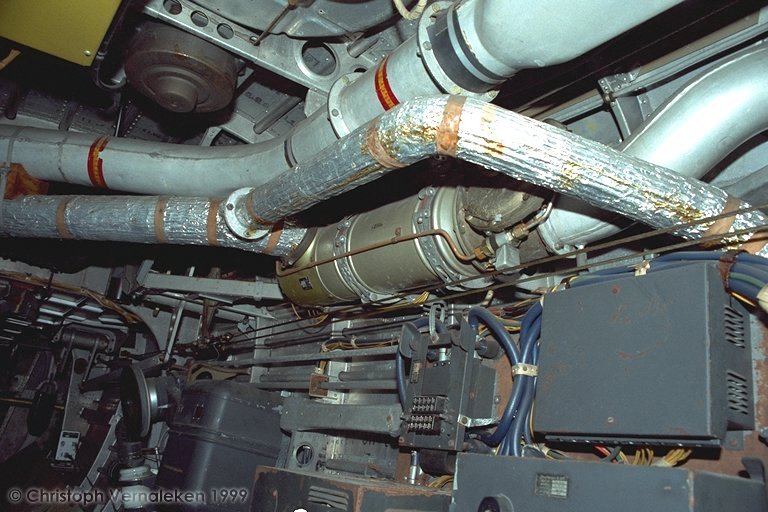

Auf diesem Foto sieht
man den Kärcherofen für die Beheizung der Höhenflosse und der Bildgeräte.
Die vom Ofen nach links weggehende Leitung führt zum Leitwerk, die von ihr nach
vorne rechts abzweigende Leitung dient der Beheizung der Bildgeräte. Diese, so
steht im Abschlußbericht des Erprobungskommandos 388, war allerdings nicht
zwingend notwendig und sollte eigentlich wegfallen. Die Heißluftleitungen sind
offenbar mit einem isolierenden Material umwickelt, das zur Reflexion von
Wärmestrahlung außen eine Schicht aus Aluminiumfolie besitzt.
Über den Heißluftleitungen zieht sich die Leitung für den
Kraftstoff-Schnellablaß durchs Bild.
Zwischen der Leitungen
von Schnellablaß und Bildgeräteheizung sieht man rechts im Bild die Leitung,
die zur Ansaughutze für den Kärcherofen an der rechten Rumpfseite führt.
Im Rahmen direkt unter dem Kärcherofen fehlt offensichtlich ein Gerät. Man
beachte das praktische Stecksystem, das den Austausch mit wenigen Handgriffen
ermöglichte.
